Návody
Příjem, sloučení -směrování anten, rušení a rozvod DVB-T2
Příjem pouze televizního vysílaní DVB-T2
- při dobrém signálu pro 1-2 účastníky postačí pouze anténa + pasivní rozbočovač
- pokud se bude obraz trhat, kostičkovat a jste si vědomi toho, že v blízkém okolí není vysílač mobilních operátorů stačí přidat předzesilovač bez ostých filtrů 12-16dB.
- pro více účastníků použijte zesilovač se ziskem 22-30dB.
Bude-li příjem rušený signálem LTE, případně O2, UFon, průmyslovým rušením použijte předzesilovač s filtrem.

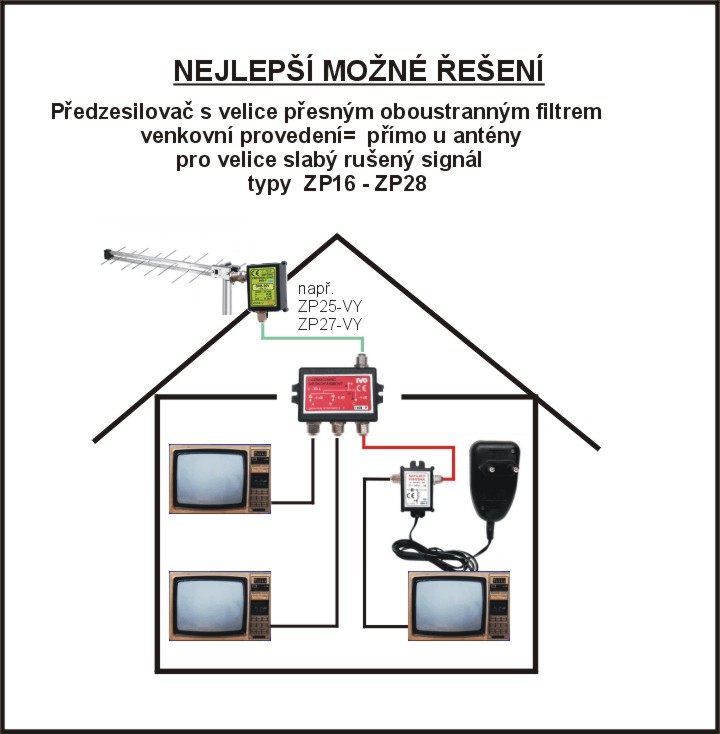

Předzesilovač je dobré dát co nejblíže k anténě. Proto nabízíme předzesilovače ve venkovním provedení.
Na venkovní montáž je vhodné použít (většinou černý) koax pro venkovní použití. Jeho životnost je mnohonásobně větší než bílého.
Zesílený signál rozbočte pasivním rozbočovačem
Na konec vyřešte napájení. Napájet lze přímo z televizoru, nebo set-top-boxu pokud ve svém menu mají volbu napětí pro zesilovač (+5V). Pokud NE vyberte zdroje s nap. výhybkou - vše nejlépe s konektory F. Nap. zdroj bývá bohužel nejčastějím zdrojem závad - volba výkonějšího zdroje = dlouhá životnost.
Zdroje s nap. výhybkou . V nabídce přibyly zdroje s nap.výhybkou se 2 - 4 vývody.

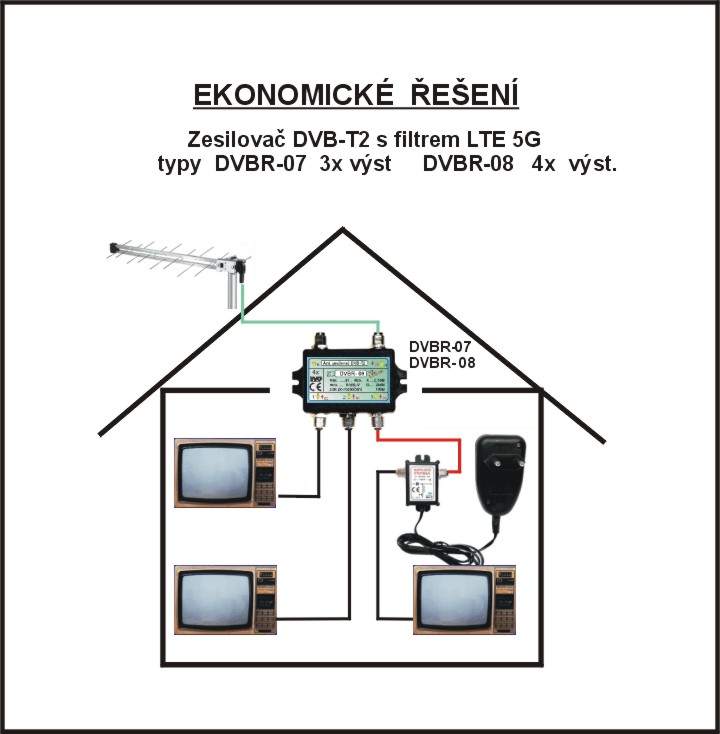

Pro ty, kteří chtějí mít vše v jednom vyrábíme zesilovače DVB-T2 LTE 5G se 3-4 výstupy

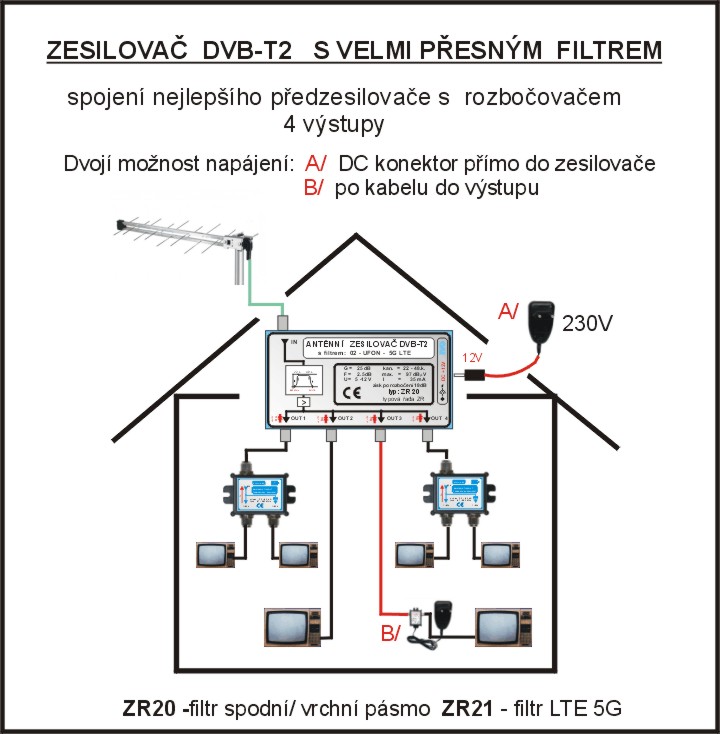

Absolutní jedničkou " vše v jednom" - s velice přesným filtrem pro příjem DVB-T2 a 4 účastníky je ZR20.
Vznikl spojením našeho nejlepšího předzesilovče s filtry O2+UFON+5G LTE "ZP27" se 4 násobným rozbočovačem
Přidáním pasivního dvojnásobného rozbočovače jde počet každého vstupu zdvojnásobit.
Ekonomičtější verzí je ZR21 s filtrem "pouze" LTE 5G.

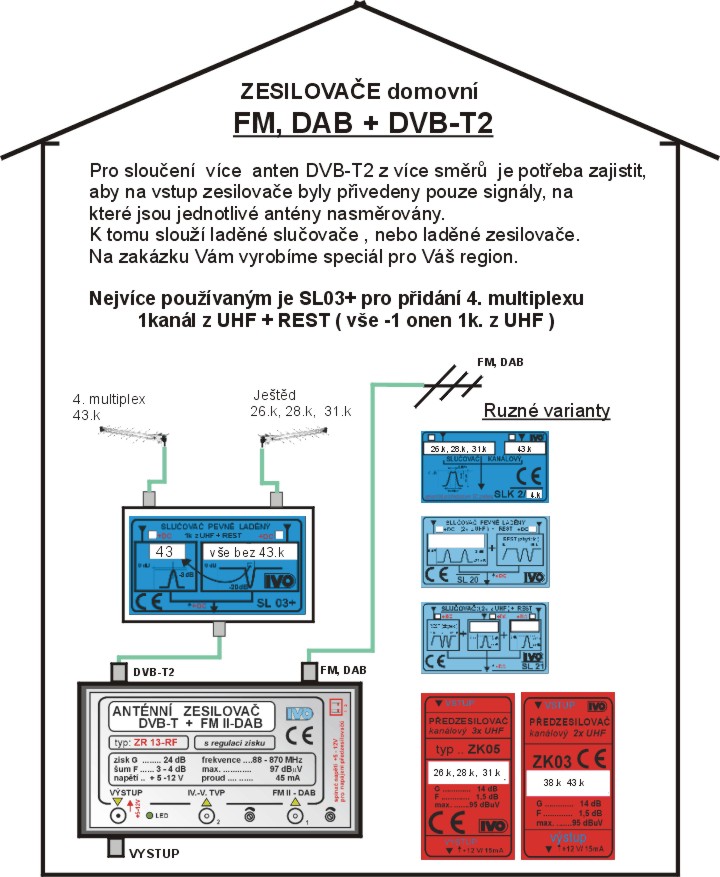

Příjem FM, DAB + DVB-T2 .
Většinou postačí provedení pouze s jedním vstupem DVB-T2.Při slabším signálu použijte předzesilovač nejlépe s filtrem, nebo kanálové 12-16dB.
Pro přisloučení dalšího - 4.multiplexu ( z jiného směru = druhá anténa )stačí do vstupu připojit laděný slučovač. Laděný slučovač je nutný, aby se zamezilo vzájemnému ovlivňování obou anten.
Nejpoužívanějším typem je SL03+ naladěný dle Vašeho regionu. Při použití předzesilovače Vám vyrobíme slučovač průchozí pro napětí dle vašeho požadavku.
Slučovače vyrábíme v max kobinanci 7 kanálů a vstupů -např. 3/4 = 3 vstupy / 4 kanály
Zesilovače se 2 vstupy DVB-T2
nabídnou navíc možnost regulace zisku každého vstupu zvlášt a také možnost zapnout napájení pro předzesilovače samostaně v každém vstupu. Jsou tak vhodnější ve spojení s předzesilovači. Také z důvodu, že 2 vstupy DVB-T2 nejsou nic jiného než rozbočovač/slučovač na vstupu = 3.7dB útlum. Samozřejmostí i v tomto případě je použítí zesilovačů laděných nebo filtrů v každém vstupu.
Při použití více antén z více směrů se nevyvarujete tomu, aby každá z antén nepřijímala i signál antény sousední. Na vstupu zesilovače by se tak setkal správný signál se signálem např. odraženým = poškození signálu. Proto nutnost onech laděných komponentů...
Pro větší počet výstupů přidejte za zesilovač pasivní rozbočovač. Při volbě zisku předzesilovače se držte pravidla " MÉNĚ bývá VÍCE ."
Výkonější zesilovač extremně špatný signál nevylepší a dobrý přebudí.
TROCHU PODROBNĚJI:
Základem všeho je dobrá ANTÉNA
Pro příjem DVB-T2 v ČR se sortiment antén zúžil v podstatě pouze na pásmo UHF.
Vcelku jednoduše můžete zvolit anténu kratší pro místní příjem - delší pro příjem dálkový.
Pokud je úroveň signálu dobrá, ale rušená, pomůže filtr.
K upevnění antén nabízíme široký sortiment držáků, stožárů.
Pokud signál ze samotné antény nezaručí dobrý signál – obraz kostičkuje, rozpadá se je potřeba použít anténní zesilovač.
Nejlepších výsledků dosáhnete s předzesilovači.
ANTÉNNÍ PŘEDZESILOVAČE
Svými parametry předčí citlivost běžného DVB-T2 přijímače a umožní tak příjem i velice slabého signálu.
V poslední době absolutně vyhrávají předzesilovače s fitrem pro odladěním rychlého internetu O2, UFON, LTE, 5G, který je pro DVB-T2 rušením.
Jejich volba je to volbou na jistotu.
V kategorii předzesilovačů ještě vyrábíme
Předzesilovače pásmové bez ostrých filtrů. Jde o levnější variantu, která leckde plně postačí - zjednodušeně jde říci - tam, kde nemáte v dohledu vysílač mobilního operátora se sítí 4, nebo 5G.
Kanálové pevně laděné pro 1 - 3 kanály
Výše uvedené předzesilovače se ziskem cca 24dB ve spojení s pasivním 2-8 násobným rozbočovačem, bez problému pokryjí ztráty v rodinném domě.
Předzesilovač je ideální připojit přímo k anténně.
Proto je vyrábíme ve verzi pro venkovní použití a několika mechanických provedení, aby kabel připojený k zesilovači nebyl mechanicky namáhán.
- Celá krabička je utěsněna pružným tmelem, pod F konektory je gumové těsnění.
- Těsnící kroužky jsou i v převlečných matkách F konektorů.
- Venkovní provedení má tu velkou výhodu, že předzesilovač můžete umístit přímo u antény a zpracovávat tak prvotní, kabelovým svodem neutlumený signál.
Obecně předností našich výrobků - včetně přesných elektrických parametrů - je jejich dvouplášťové provedení, což výrazně prodlužuje jejich životnost a zvyšuje mechanikou pevnost.
Napájení předzesilovačů
Ant.předzesilovače se napájí přímo po koax. kabelu
1/
Většina TV přijímačů, set-top-boxu má ve svém MENU volbu: Napětí do zesilovače a jeho aktivací pustíte napětí + 5V přímo do koax. kabelu.
2/
Pokud tuto volbu nemá, použijte napájecí výhybku se síťovým zdrojem v provedení s F konektorem. Pro jeden předzesilovač stačí síťový adaptér 12V/100mA.
Napájecí výhybku se síťovým adaptérem můžete vložit v kterémkoli místě anténního koax.svodu poblíž zásuvky 230V - tedy i mezi televizor a účastnickou zásuvku. Více možností je popsáno v kapitole o účastnických zásuvkách.
Princip napájení po koaxu:
Po anténním svodu směrem do anténního zesilovače prochází napájecí napětí a proti němu jde televizní signál.
VĚTŠÍ ROZVODY
ANTÉNNÍ ZESILOVAČE DOMOVNÍ
Zpravidla mají více vstupů ( FM,DAB + DVB-T2), 1 a více výstupů, možnost volby napájení předzesilovačů.
V případě slabého signálu se doplní ant. předzesilovačem se ziskem cca 12-16dB.
Napájet se mohou po koax. kabelu síťovým adapterem 12V s napájecí výhybkou nebo přes DC konektor.
K výstupu jdou připojit pasivní rozbočovače .
Výkon zesilovačů bez problému pokryje ztráty 6-8 účastníků.
Pro hodně velké rozvody vyrábíme rozbočovače aktivní rozvodové pro až 10 účastníků.
ZESILOVAČE DVB-T2 S VÍCE VÝSTUPY
Pro příjem pouze televizního signálu DVB-T2 s dobrým signálem postačí aktivní DVB-T2 rozbočovače.
Pro své využití je začínáme pomalu přejmenovávat na zesilovače s více výstupy. Spínače pro napájení předzesilovačů se nám do nich již nevešlo. Při dobrém signálu však nejsou zapotřebí.
TOP výrobkem je zesilovač ZR20
Vznikl spojením našeho nejlepšího anténního předzesilovače s filtrem pro potlačení: O2+UGFON+5G LTE a 4-násobným rozbočovačem.
Myšlenkou bylo, aby zákazníkům , kterým postačí rozvod do 4 míst měl vše v jednom.
Připojením pasivních dvojnásobných rozbočovačů do jednotlivých výstupů jde ještě navýšit počet odběrných míst.
ROZBOČOVAČE PASIVNÍ
Rozbočí širokopásmově signál do více míst.
Každým rozbočením však vznikají ztráty a rozbočovat neleze donekonečna...
ROZBOČOVAČE AKTIVNÍ
Signál nejprve zesílíme širokopásmovým zesilovačem a až poté rozbočíme. Vyrábíme 3 různá provedení:
ÚHLOVÉ
K přímému zapojení do účastnických zásuvek -určeny jsou především do bytových jednotek, kde se svým ziskem 5dB pokrývají ztráty pasivního rozbočení.
Součástí balení je i síťový adaptér.
Řada DVBR
V podstatě mohou být použity v případě dobrého signálu ( laicky definováno: kdy příjem na jeden televizor je stabilní, nekostičkuje..) jako plně dostačující zesilovač pro rozvod v malé RD.
Napájení po koaxu = přímo z TV nebo set-top-box přijímačů.
ROZVODOVÉ
Obsahují výkonový širokopásmový zesilovač a jsou určeny k připojení za předzesilovač, nebo domovní zesilovač a zvýšit tak úroveň jejich signálu pro vetší rozvody pro až 10 účastníků.
Ideální je spojení se zesilovači s filtry s definovaným frekvenčním pásmem. Tj. s předzesilovači s filtry, nebo kanálovými.
Základem dobrého rozvodu je rozvádět pouze požadované signály - všechno ostatní je rušení.
Napájeny jsou po anténním koaxiálním svodu. Doporučujem použít externí adaptéry 12V s napájecí výhybkou SZNV-13F.
Napájecí napětí vycházející z příjímačů bývá proudově omezeno a spojení předzesilovač + aktivní rozbočovač má již přece jenom větší odběr.
SLUČOVAČE
V dnešní době se nejvíce slučují 2 antény DVB-T2 za účelem doplnění regionálních programů apod.
K základnímu vysílači - vysílajícím více multiplexů se přisloučí multiplex(y) z jiného vysílače. ( na jednom TV kanále vysílá jeden multiplex obsahující více TV programů)
Aby se antény vzájemně nerušily je potřeba propustit:
- v jednom vstupu slučovače všechny kanály(frekvence) - vyjma kanálu, který chceme přijímat druhou anténou.
- ve druhém vstupu pak pouze kanál přijímaný druhou anténu.
Řešením jsou slučovače přesně laděné - např: " 1k + zbytek pásma (rest)": Pevně laděné slučovače.
Samozřejmě nabízím i slučovač pro 2 a více kanálů a více vstupů.
Slučovače ŠIROKOPÁSMOVÉ se pro tento případ nehodí:
Každá z uvažovaných antén samozřejmě přijme i signál druhého vysilače ovšem nekvalitně,protože na něj není nasměrována.
Na širokopásmovém slučovači by se tak sloučil kvalitní s nekvalitním signálem.
Pásmové slučovače.
Najdete zde slučovače pro sloučení FM, DAB + DVBT2 slučovač TV + SAT apod.
ZÁDRŽE , PROPUSTI, ÚTLUMOVÉ ČLÁNKY
Pro dobrý příjem je správné potlačit signál nežádoucích vysílačů. K tomu vyrábíme řadu frekvenčních zádrží, propustí, útlumových článků.
ZÁSADY PRO DOBRÝ PŘÍJEM
..ještě jednou to samé ale podrobněji
1/
Základem všeho je dobrá ANTÉNA
Pro příjem DVB-T2 v ČR se sortiment antén zúžil v podstatě pouze na pásmo UHF.
Zde dominují logaritmickoperiodické antény.
Vcelku jednoduše můžete zvolit anténu kratší pro místní příjem - delší pro příjem dálkový.
Vyjímkou muže být příjem v husté zástavbě, kdy anténa nemá dobrý výhled.
Např. když anténu instaluje na balkon v nižších patrech a směřuje do sousedního domu.
Délka antény, která určuje její zisk tak díky odrazům apod. nemůže být uplatněna a pak je dobré sáhnout po starém dobrém plzeňském sítu.
Polská síta se zesilovačem mnoho neobstojí.
Zesilovače v nich bývají univerzálně širokopásmové, nestíněné a rády se přebudí, rozkmitají apod. Jediné řešení je zesilovač nahradit jiným - samozřejmě naším :)).
V tom případě je nutné do síta vložit symetrizační člen a vyrobit si z kusu koaxu
a F konektoru redukci.
Malým aktivním pokojovým anténám s futuristickým vzhledem se raději vyhýbejte :-))
JAK NASMĚROVAT ANTÉNU
Doba analogové příjmu vyznačují se "honěním duchů" je již za námi.
V digitální době se špatný, slabý signál projeví rozpadáním - kostičkováním obrazu.
Moderní televizory a set-top-boxy již mají nainstalový měřič úrovně a kvality signálu, takže je čím se řídit.
Sledujeme především digitální kvalitu signálu - velká úroveň vždy neznamená vysoká kvalita.
Bez měření bývá dobrým pomocníkem podívat se, jaké antény použil a kam nasměroval Váš soused.
A jednoduše mu jeho dílo okopírovat :-))
Všechny pokusy s anténou provádějte bez rozbočovačů a zesilovačů, aby jste dobře určili úroveň signálu.
Poté po přidání rozbočovačů, X metrů rozvodu, účastnických zásuvek dle kvality obrazu, naměřených údajů v setapu televizorů odhadnete zisk potřebného zesilovače, jak jsme psali na čátku této kuchařky.
Pokud se obraz začíná rozpad je potřeba zařadit předzesilovač.
K upevnění antén nabízíme široký sortiment stožárů a držáků.
2/
Anténní předzesilovače instalujte co nejblíže k anténě.
Většina moderních antén je osazena výstupním F-konektor.
K těmto anténám vyrábíme mechanicky přizpůsobené zesilovače "pro venkovní použití" :
např. v provedení VL = konektory do L, VY = konektory v ose, VZ = konektory do Z
3/
Nepoužívejte výkonnějších zesilovačů než je třeba.
Výkonný zesilovač extrémně slabému signálu nepomůže ( musí mít co zesílit).
Zesilovač s nevhodně velkým výkonem zesílí spíše rušení( nežádoucí signály o kterých často ani nevíte) až dojde k přebuzení zesilovače …
Základem je vždy dobrý signál = dobrá anténa.
5/
Do rozvodu pusťte pouze ty signály, které chcete přijímat.
Všechny ostatní jsou rušením a je dobré je odfiltrovat.
Přijímané signály by též měly mít stejnou úroveň.
Toho všeho dosáhnete použitím zesilovačů s různými zisky, zesilovačů s přesně naladěnou kmitočtovou charakteristikou, laděnými filtry, laděnými slučovači apod.
6/
Někdy muže být na vině i samotná televize.
Její elektrické obvody nemusí být až tak kvalitní a nedokáží zpracovat slabý, nebo poškozený signál. Poté nepomůže nic jiného než před i nový televizor předřadit kvalitní set-top-box.
Jednoduchý výpočet ztrát rozvodu
Pasivní rozbočení cca 2x = 4dB, 4x = 8dB, útlum 10m koaxu =2dB.
K tomu přičtěte 5-10dB zisku zesilovačů pro vykrytí ztrát kolísáním signálu během dne a všechno sečtěte.
Zesilovač pak musí tyto ztráty pokrýt.
Tedy výkon zesilovače = vypočetená hodnota ztrát + rezerva.
MONTÁŽ
Veškeré prvky anténního rozvodu se propojují koaxiálním kabelem 75 Ohm. Na venkovní montáž je vhodné použít (většinou černý).
Jeho živnost je mnohonásobně vetší než bílého. Propojení provádíme pomocí Fkonektorů a F spojek apod.
POZOR - F konektory mají různé vnitřní průměry pro kabel od 3 – 8mm. Je třeba volit dle použitého koax. kabelu.
Kvalitní KOAXIALNÍ KABELY mají průměr 6-7mm, střední vodič by měl být měděný o průměru cca 1mm, počet drátku v opletení min.počet 48. zde
Zajímavý je koax. kabel Zirkon 121 - průměr 4,6mm, dobré opletení....Hodí se pro bytové rozvody stylem „pod koberec“ - ohebný, slabý … Jeho menší průměr je v hodně situacích výhodou a to i pro rozvody po celém domě. Nižší cena.
JAk jsme již psali výše, anténní předzesilovače instalujete co nejblíže k anténě. Rozvodové zesilovače apod. umístěte v suchém čistém prostředí.
Při větších rozvodech je dobré použít montážní skříně.
Pro instalaci na půdách je praktické použít napájení po koaxu a síťové adaptéry umístit v obytných místnostech.
Není-li zbytí - pro venkovní instalaci můžete použít vlhku odolné krabičky. Po jednom svodu lze vést společně televizní i satelitní signál.
Pro sloučení a rozbočení TV+SAT signálu vyrábíme spec. slučovač / rozbočovač SA03.
ÚČASTNICKÉ ZÁSUVKY
Ideálním ukončení anténního rozvodu je účastnická zásuvka.
Má-li Váš televizor, set-top-box ve volbě menu „zapni napájecí napětí,“ poté po jeho aktivaci je anténní zesilovač napájen přímo přes účastnickou šňůru a účastnickou zásuvku - musí být průchozí pro napájení přes TV vstup. Ne každá zásuvka se nechá upravit pro průchod napájení.
V případě , že přijímač tuto volbu nemá, lze anténní zesilovač napájet přes síťový adaptér 12V s napájecí výhybkou SZNV-13.
Vložit jde do jakékoli části koaxiálniho svodu.
Tedy i do účastnické šňůry mezi přijímačem a účastnickou zásuvku, kdy je velká pravděpodobnost, že bude po ruce zásuvka 220V.
Pro rozvod i se satelitem potom zásuvku TV+R+SAT.
V tomto případě po koax.kabelu je napájen sat.konvertor v parabole a anténní zesilovač musí byt napájen samostatně .
F konektorem (určeného původně pro satelit) jde napájet po koaxu anténní zesilovače. Síťový adaptér 12V stačí napojit na F konektor, (sat.výstup zásuvky ).
GALVANICKÉ ODDĚLOVAČE, BLESKOJISTKY, DC BLOKERY
Kostry veškerých přístrojů - televizorů, DVD přehrávačů, antén , SAT jsou vzájemně propojeny stíněním kabelů.
Anténa je většinou umístěna dále od "centra zábavy" a má tak jiný zemní potenciál. Což se v důsledku projevuje "brumem" ve zvuku v obraze. ( tmavé široké pruhy přes obraz).
Děkujeme za důvěru
Přejeme dobrý obraz a zvuk na FM, DAB, DVBT2
..... a také - aby bylo na co koukat.
SATELITNÍ PŘÍJEM
Rada ze života.
Družice - co nás v ČR nejvíce zajímá - " visí " přibližně na pozici, kde je sluníčko v 12.00.
Logicky tak musí parabola na sluníčko v 12.00 „ vidět .“
TROCHU TEORIE:
Na rozdíl od televize pozemní, nejsou se satelitní technikou téměř žádné problémy. Namíříte do nebe jednu parabolu a již máte k dispozici mnoho kanálu v digitálu. Přidáte do ohniska další konvertor, který umožní příjem další družice a počet přijímaných programů se násobí. A co teprve, když parabolu osadíte na polární závěs, kterým bude otáčet motor. Pak začnete přijímané programy počítat na tisíce.
SMĚROVÁNÍ PARABOLY:
Pro nasměrování paraboly na oblíbenou ASTRU, či Hot Bird , postačí kompas. Parabolu připevníte na držák, pomocí kompasu nasměrujte na jih a nastavíte elevační úhel na 320 (na kování paraboly je mechanismus s číselnicí ). Zapnete přijímač, nastavíte nezakódovaný program ( např. RTL ASTRA 1 nebo ČT24 ASTRA 3) a od jižního nasměrování paraboly budete natáčet pomalu na východ. Téměř jistě Vám za okamžik naběhne obraz. Poté jemně doladíte změnou elevačního úhlu a azimutu. Při nastavování příjmu digitálního vysílání je nejjednodušší nalézt signál pomocí předladěného digitálního přijímače polohu paraboly.
PARABOLY:
Pro nejběžnější praxi (Astra3, Astra1, Hot Bird ) postačíte s parabolami 60-80cm. Nabízíme velice kvalitní paraboly dovezené z Itálie. Nejžádanější typy 85/85cm –hliník ,nebo železo, 74/84cm Al / Fe. Hliníková provedení jsou lehčí, antikorozní . V žádném případě však není třeba se obávat parabol kovových. Jsou výrazně levnější a povrchová úprava je velice kvalitní. Pro lovce vzdálených satelitů pak můžeme dodat velikosti 95/105cm - pouze na objednávku , 138/125cm a i 190/180cm- pouze na objednávku. K těmto parabolám dodáváme stavitelné multifokální držáky pro 2-3 LNB (konvertory).
KONVERTORY (LNB)
Se stále se zvětšujícím se množstvím přijímaných programů a satelitů se zvyšuje zároveň i sortiment nabízených LNB:
SINGL UNIVERSAL - Plnohodnotný příjem jednoho digit. receiveru .
TWIN UNIVERSAL – dva singl universál v jednom. Plnohodnotný příjem dvou digit. receiverů.
QUATRO – pouze pro vstupy 4 vstupého multiswitche a příjem digit. vysílání z jednoho satelitu .
QUAD – prakticky pro napájení digit. receiverů z jednoho satelitu i pro použití některých použití multiswitchů. Od tohoto LNB povedou 4 samostatné kabely ke 4 receiverům.
OCTO – prakticky pro napájení digit. receiverů z jednoho satelitu i pro použití některých použití multiswitchů. Od tohoto LNB povede 8 samostatných kabelů k 8 receiverům.
MONOBLOK sigle PRO PŘÍJEM z ASTRY 3 ASTRY 1 současně - pevně nastaven úhel 19,2 st. a 23,5 st.
MONOBLOK twin PRO PŘÍJEM z ASTRY 3 ASTRY 1 současně - pevně nastaven úhel 19,2 st. a 23,5 st.
MONOBLOK guad PRO PŘÍJEM z ASTRY 3 ASTRY 1 současně - pevně nastaven úhel 19,2 st. a 23,5 st.
SATELITNÍ PŘEPÍNAČE a MULTIPŘEPINAČE
POVELY RECEIVERU (PŘIJÍMAČE)
K přepínání polarizace přijímaného signálu, k přepínání konvertorů do horního pásma a k přepínání přijímaných satelitů vznikl systém povelů, který je třeba předat konvertorům a přepínačům.
Principálně jde z příjímače do konvertoru napájecí napětí s namodulovanou informací a proti němu jde po témže kabelu přijímaný signál. Dále bude uvedeno, jak jednotlivé povely zpracovat, a k čemu slouží.
PŘEPÍNAČE – přepínají více LNB (konvertorů) do jednoho receiveru . Umožní tak příjem z více satelitů MULTISWITCHE - přepínají satelitní signálu více účastníkům.
MULTISWITCHE 13 / 17V
Aby se do satelitního pásma nahustilo co nejvíce přijímaných kanálů, vysílají se sousední kanály střídavě ve vertikální a horizontální polarizaci. Přepínání mezi oběma polarizacemi bylo vyřešeno změnou napájecího napětí 13 a 17V.
Při rozvodu signálu více účastníkům z jedné paraboly je třeba umožnit všem připojeným receivrům zvolit nezávisle jednu z polarizací. Toho docílíme tím , že na jednom vstupu multipřepinače bude stále přítomna vertikální polarizace a na druhém horizontální.
Multipřepinače dodáváme s 5 - 13 vstupy a 8 -24 výstupy - pouze na objednávku. Rozbočením výstupu LNB lze řadit více multiswitchů vedle sebe.
PŘEPINAČE 22 kHz
Dalším povelem na napájecím napětí pro LNB je namodulový kmitočet 22kHz.
Tohoto povelu se v současnosti nejvíce využívá k přepnutí kmitočtu oscilátoru LNB do horního pásma
PŘEPINAČE DISEqC 2.0
Dalším rozšířením programové nabídky vzrostly souběžně požadavky i na satelitní přepínače . Informace 22kHz byla přisouzena přepínání HB/LB , pro přepínání mezi satelity – např.Astrou a Hot Bird( Eutelsaty) bylo nutno vymyslet další systém.
Tak vznikl DISEqC. Nejprve verze1.0 (Tone Burst), nyní verze. 2.0.
DISEqC 2.0 je systém, který v sobě nese jak digitální informace o přepnutí družic ,tak i informace všech předešlých systémů.
Tzn., že v dnešní „přechodné době“ , posílají receivery se systémem DISEqC 2.0 informaci k přepnutí polarizace jak změnou 13/17V, tak i ve formě digitální.Rovněž tak modulace 22kHz je dublována digitálním kódem.
Přepínače reagují na informaci DISEqC nejvyšší úrovně a propouštějí informace nižších úrovní do svých výstupů. Tzn. že přepnou mezi dvěma LNB a propustí dále informace o přijímaném pásmu ( LB /HB ) a o polarizaci ( vertikal / horizontal).
Přepínače nabízíme dvojité (2/1) a čtyřnásobné 4/1 , a to ve vnitřním i vodovzdorném provedení.
MULTISWITCHE DISEqC 2.0
Multiswitche DISEqC 2.0 jsou určeny pro přepínání mezi dvěma LNB (tedy satelity) a příjem analogového ( LH ) i digitálního (HB) signálu.
Vše je patrné z následujícího obrázku:
Na vstupy multipřepínače jsou přivedeny všechny potřebné signály, které si následně „odebírají “ jednotlivé receivery dle toho, jaký vyšlou požadavek ( kód) po napájecím napětí pro LNB ( po koaxu).
RECEIVERY DIGITÁLNÍ
Je to vlastně počítač s vf vstupem. Dle toho také vypadají jeho možnosti: Na jednom kmitočtu chodí celý paket více samostatných programů). Můžete obnovovat jeho software. Zadáním povelu automatické vyhledávání stanic Vám předvolí - jenom z Astry 3 cca 450 programů.
Programovou nabídkou Vás provádí vyhledávač s možností třídění dle abecedy, žánru, provozovatele atd. Dobrá je v dnešní době funkce FASTSCAN , která umožňuje automatické naladění stanic.
Stisknutím tlačítka dálkového ovladače dostáváte okamžitě programovou nabídku - min. na zbytek večera, - leckdy i s obrazovou ukázkou.
Prostě - nic není nemožné. Z výše uvedeného je patrné, že při výběru receiveru je důležitým hlediskem české menu (komunikace s přijímačem v češtině).
Pro českého uživatele je též dobrá informace, že pokud vyvezete přijímač do ciziny, můžete tak sledovat české programy i u moře. Pro příjem v Chorvatsku by měla stačit parabola 80cm. Další možností je získání karty pro odkódování zahraničních packetů.
S důrazem na vynikající české menu nabízíme digitální receivery, za velice zajímavé ceny.
Dalším plusem je přenos zvuku v systému Dolby digital.
Přejeme dobrý obraz i zvuk , u námi dodaných satelitních komponentů.
Děkujeme za důvěru
Přejeme dobrý obraz a zvuk ..... a také - aby bylo na co koukat.
NÍŽE TROCHU NOSTALAGIE Z MINULOSTI - bylo nám mi to líto vygumovat a mohlo by se i hodit.
Jsou to především rady a návody z dob analogu .
Malou přenosnou televizí, k ní pro pásmo VHF malou, 3-5ti prvkovou anténu - stačí i dipol. Pro pásmo UHF nejlépe SÍTO - TVa 21.-60. a haldu trpělivosti. Pak již stačí vyzkoušet příjem na každém kousku vašeho pozemku a v místě nejlepšího signálu postavit stožár. Vycházejte z toho, že např. v pásmu UHF se signál může měnit po každém 0,5 -1m, a že ne vždy, na samém vrcholu domu je signál nejlepší. Pokud zachytíte požadovaný signál, musí být obraz s výše uvedeným zařízením alespoň stojící, nepokroucený a bez duchů. Pak máte naději, že s použitím předzesilovačů, zesilovačů atd. dosáhnete kýženého výsledku.
Vycházejte z toho, že zesilovač musí mít co zesílit!
CO SE SIGNÁLEM
Když je signál dobrý, stačí pro 10 účastnických zásuvek (9 průchozích 11 dB, typ UZP03 + 1 koncová 11dB UZK05 ) jeden rozvodový zesilovač / např. I. 001 ZS /.
Pro jednu televizi pak pouze konektor, a nebo koncová zásuvka pro rod. domky s útlumem 1 -2 dB/ UZK 04/.
Pokud je signál slabší - obraz zrní , je nutné použít předzesilovač.
Pokud má obraz duchy, žádný zesilovač nepomůže- je třeba změnit polohu antén, nebo anténu vyměnit za směrovější (delší) typ.
JAKOU ANTÉNU
VKV : pro rod.domky 3 - 5ti prvkovou YAGI ( 030FM, 050 FM ), nebo výkonný Supersonik -asi 2,5m dlouhý, s velkým ziskem, ale méně róbustní.
Pro obyvatele menších nemovitostí pak anténu VKV -mini / AP 15 /, nebo v poslední době velice oblíbený kruhový všesměrový dipol (AP02). Kruhový dipol vyhrává, protože dálkový příjem velkými anténami bývá často znemožněn zahlcením signálem místních VKV vysilačů.
Pro III. TVP jsou též dvě rozhraní: 5-ti prvková pro dobrý příjem bez duchů, 14 prvků do špatných podmínek. Specialitou ve III. TVP je svislá polarita příjmu. V tomto případě ztrácejí antény svoji směrovost a jediným možným řešením zůstává spojení dvou antén do DVOJČETE:
To se vezmou dvě stejné antény, umístí se na vzdálenost 1 /2 vlnové délky, tj.přibližně délka dipólu, spojí se mezi sebou . Místem pro napájení je pak střed propojky. Takováto soustava má jeden hlavní a dva postranní přijímací laloky. Mezi nimi leží dvě místa s příjmovým minimem. Právě do tohoto minima se snažíme nasměrovat DUCHA.
Pro příjem v pásmu UHF se osvědčily širokopásmové antény SÍTO TVa 21.-60.,které svými parametry a přijatelnou cenou suverénně vedou. Tyto, doplněné širokopásmovými zesilovači nabízíme z dovozu z Polska v sortimentu:
Velké aktivní síto 24 dB ( AA03) , 15 dB (AA20), velké aktivní síto s vertik.dipolem pro III.TVP 24 dB( AA05), 15 dB ( AA15) malé síto /poloviční/ 24 dB (AA07) .Všechny typy typy dodáváme též pasivní ( tj.bez zesilovačů, pouze se sym.členem).
U POLSKÝĆH SÍT VŠAK POZOR ! Jedná se o výrobek zaměřený na nejnižší možnou cenu. Zesilovače nejsou zastíněny, nemají galvanicky spojený zářič s držáky antén. Proto za bouřek častěji dochází ke zničení zesilovače statickou elektřinou.
OPROTI TOMU PLZEŃSKÁ SÍTA OCHRANU PROTI STAT. ELEKTŘINĚ MAJÍ.
Tato doplněná zesilovači pro UHF naší produkce je koupíte jako speciály pro UHF pod označením I 787.
SUPERCOLORKA je nejvýkonnější širokopásmová anténa velice dobrá do rovinatých terénů. Aby totiž dosáhla svých parametrů, musí být díky své elektrické délce umístěna v homogenním poli. V opačném případě může dojít k jevu: "ne sčítání signálu na direktor. řadě, ale naopak odečítání.”
Pro těžké a profi účely samozřejmě dominuje pořádná 20-ti p. yagyna.
KAM S ANTÉNAMI
Každopádně na střechu, do místa s dobrým příjmem. Při montáži buďte velice pečliví. Slunce , déšť a vítr dovedou své. Veškeré šroubové spoje je dobré natřít proti povětrnostním vlivům např. resistinem,vazelínou apod. Rovněž tak spoj ant. krabičky a díru pro kabel je dobré uzavřít nátěrem proti vlhku A NEBO TAKÉ : nejlepším těsnění je díra (voda může vytéci).
POZOR NA BOUŘKY!
Každá anténa by měla být uzemněna, nebo spojena s hromosvodem. Do ant. svodu je dobré vložit bleskojistku (BJ02), která do určité intenzity výboje svede napětí na zem a tak ochrání drahý televizor apod.
ANTÉNNÍ SVODY = KOAXIÁLNÍ KABELY
Anténním svodem může být sice i dvojlinka 300 Ohmů, ale tuto každopádně zavrhněte. Jediným dobrým svodem je koax. kabel. Zjednodušeně se dá říci, že při použití zesilovačů může být použit slabší, i 4mm kablík , se kterým se dobře pracuje a je levnější. V rozvodech bez zesilovačů, by měl být použit kaox s menším útlumem - průměr 6mm a dielektrikem pěnovým, či vzduchovým. Velice oblíbeným se stal koax. kabel KH17 se vzduch. dielektrikem. Má velmi malý útlum, hlavně na SAT pásmech a je levný. Při jeho montáži však pozor na ohyb, aby se na malých rádiusech nezbortil vzduch. labyrint dielektrika.
KONEKTORY
Kabely zakončete koax. konektorem. F, nebo IEC. F-konektory z technického hlediska absolutně vedou. Jsou pevné, mají lepší vf parametry. Pro venkovní použití zásadně "F ".
ÚČASTNICKÉ ZÁSUVKY
Pro rozvody s 1-2 účastníky a pro rozvod bez zesilovačů použijte účast. zásuvku s malým útlumem 2 - 4 dB, ( UZK04, UZP01). Pro více účastníků je již třeba použít rozvodové zesilovače ( napři I001ZS / FM+III.TVP+UHF, ) a úč. zásuvky s odděl. útlumem 11dB a malým průchozím, tj. cca 1,5 -2,5 dB apod.(UZK05,UZP03).
Hitem je účastnická zásuvka se zabudovanou napájecí výhybkou (UZR03). Zásuvky dodáváme i v provedení se satelitním výstupem. UZS 01, UZS 02.
NAPÁJECÍ VÝHYBKA
Pomocí ní se napájí zesilovač /umístěný v půdních prostorách, či v anténě/ přímo po anténním svodu. Šetří se tak metry samostatného napájecího kabelu, a také se zmenšuje riziko spojené s instalací 220V do půdních, zaprášených prostor.
ZESILOVAČE
Dělí se na dvě hlavní skupiny:
1/ Zesilovače rozvodové. Jsou dobré k zesílení dobrých TV a R signálů, jejich sloučení,širokopásmovému zesílení a následnému rozvodu jedním kabelem více účastníkům. Dobrým tel.signálem je myšlena taková úroveň signálu, kdy obrázek na jednom televizoru s krátkým svodem je dobrý, ale po rozbočení , případně prodloužení svodu již vykazuje zrno. Právě tento jev je způsoben útlumem v rozvodech a je třeba zesílit zesilovačem rozvodovým.
2/ V případě, kdy obrázek není dobrý ani s krátkým svodem a s jednou televizí, je třeba použít předzesilovač.Ten tím, že je určen pro konkrétní pásmo,případně kanál je speciálem a má proto lepší šumové parametry než zesilovače rozvodové (širokopásmové).
Předzesilovače se dají použít samostatně -svým ziskem pokryjí rozvod pro 2 televize. Nebo ve spojení s rozvodovým zesilovačem. Pro tento případ jsou všechny naše rozvod. zesilovače vybaveny spínačem pro +12V k napájení předzesilovačů přímo po koax. svodu.
ZJEDNODUŠENÝ VÝPOČET ZISKU ZESILOVAČE
Úroveň TV signálu pro dobrý obraz by měla být v rozmezí 58 - 83 dBuV. Hranicí, kdy obraz je ještě rozeznatelný, ale již nekoukatelný je cca 40 dBuV. Takovýto obraz bude po zesílení předzesilovačem se ziskem 30 dB vcelku slušný. Slabší signály již nemá praktický význam zesilovat. Nebude totiž dodržen poměr signál šum a obraz bude zrnitý. Jediné řešení je zesílit vstupní signál do zesilovače tj.zaměnit anténu za výkonnější, nebo najít místo s lepším signálem.
Orientační tabulka síly signálu:
|
1A |
velmi dobrá kvalita |
60 dBuV |
perfektní obraz |
|
2A |
dobrá kvalita |
53 dBuV |
právě pozorovatelné zrno |
|
3A |
ještě dobrá |
47 dBuV |
pozorovatelné zrnění, moc neruší |
|
4A |
špatná |
40 dBuV |
špatný obraz, lze ho však pozorovat (rozeznatelný) |
|
5A |
nepoužitelná |
37 dBuV |
po zesílení bude na hranici 3A |
Od úrovně signálu odečítáme šum zesilovače a útlum rozvodů - přičítáme zisk zesilovače!
Pro další výpočty vycházejte z čísel:
|
útlum 100 m koaxu |
22 dB |
|
rozbočovač |
4 dB |
|
účastnická zásuvka, odbočovač |
2 dB (průběžný útlum), 11 - 14 dB (oddělovací) |
Příklad:
Zadání:
Signál na anténě je 50 dBuV rozveďte 10-ti účastníkům do 2 větví.
Řešení:
Signál na anténě je horší (mírné zrno) 50 dBuV, je nutný předzesilovač (určuje šum).
|
předzesilovače 25 dB zisku (2dB šumu) |
|
šum 2 dB |
|
2 větve rozvodu po 5-ti účastnících = rozbočení do 2 větví |
rozbočovač |
útlum 4 dB |
|
koax. kabel k 10-ti účastníkům = 10 x 5 m |
50 m koaxu |
útlum 11 dB |
|
účastnické zásuvky: 2 větve po 4 průběžných, 2 koncové |
průchozí útlum |
8 x 1,5 dB = 12 dB |
|
Celkový útlum rozvodu na poslední zásuvce a tedy i ZISK ZESILOVAČE je 40 dB |
||
NÁVRH ZAPOJENÍ:
Předzesilovač UHF I003ZP ( 22dB), rozvodový zesilovač I001ZS + ( 31dB). Po zkontrolování úrovně poslední zásuvky tj.:
50 dBuV (signál) + 22 dB (předzesilovač) + 31dB (zesilovač) - 40 dB (celkový útlum) = 63 dBuV
Vidíme, že úroveň je dostatečná, ale na spodní hranici.
Protože signál během dne a v závislosti na počasí kolísá, zvolíme raději předzesilovač I004ZP se ziskem 26 dB.
ŠUM:
Celou problematiku lépe pochopíte, přirovnáme-li televizní signál k magnetofonové nahrávce :
Kvalitní signál přehluší šum pásku (perfektní hudba) = kvalitní obraz bez zrna
Slabá nahrávka - slyšíte šum pásku = špatný obraz, vylézá šum (zrno)
Nahrávku zesílíte citlivějším mikrofonem = anténa, nebo mikrofónním předzesilovačem = anténní předzesilovač.
Výkonový zesilovač nepomůže - s hudbou zesílí i šum ( bude více rozumět, ale v pozadí bude šum ).
Rozvodový anténní zesilovač - s obrazem zesílí i šum ( obraz bude kontrastnější, ale zazrněný).
Naopak však: výkonový zesilovač 200W kvalitním signálem ozvučí sál, jako rozvodový anténní zesilovač utáhne panelák.
Ovšem: 200W zesilovač přebudí slabé reprobedny, tak jako silný anténní rozvodový zesilovač televizi.
KOREKČNÍ PRVKY
Základem pro úspěšné rozvádění spektra televizních, rozhlas. a SAT signálů po domě, jej jejich úrovňová shoda.
Dokonalejší verze pak požaduje vyfiltrování pouze požadovaných kanálů, případně odladění rušivých.
K tomu všemu slouží útlumové články, odlaďovače, zadrže, kanálové a pásmové propusti.
ÚTLUMOVÝ ČLÁNEK: utlumí celé televizní pásmo o udanou hodnotu. Typ I 804UC je regulovatený od 0 - 18dB . Zatlumí vstup, nebo výstup zesilovače. Pozor - ve vstupu zesilovače se jeho hodnota přičítá k šumu zesilovače!
ODLAĎOVAČE: odladí, nebo potlačí naladěný kanál o udanou hodnotu. U přeladitelných typů přes celá TV pásma o cca 15 dB/kanál. Potlačíte jimi silný signál na předepsanou mez, nebo odladíte rušivý.
KANÁLOVÉ PROPUSTI: Propustí pouze jeden TV signál, vše ostatní potlačí( kanálové zesilovače).
Korekční prvky dodáváme jako samostatné výrobky, nebo je osazujeme do vstupů jednotlivých zesilovačů (např. ZR 01, ZR 03, ZR100 apod.). Jejich kombinací pak vzniká nepřeberné množství laditelných a laděných slučovačů pro jednotlivé regiony v republice.
Z PRAXE
Často se stává, že divák TV se marně snaží nákupem silnějších a silnějších zesilovačů přijímat kýženou PROGRAM a výsledek je tím horší, čím silnější je zesilovač.
Příčinou je jiný, silný vysilač, který zesiluje současně s PROGRAMEM, ale protože jej nemá předvolen na televizoru - jaksi o něm neví. Tak dojde k přebuzení zesilovače či televizoru oním utajeným vysilačem a vzniká silnější a silnější rušení. Proto je třeba použít kanálového zesilovače pro PROGRAM, aby nedošlo k současnému zesilování i rušivého signálu .Též lze odlaďovačem rušivý vysilač odladit ( potlačit).
Nebo: odlaďovačem I021 Ok-1 odladíte jeden ze signálů ČT1, případně ČT 2 kterými se pásmo nad 30.k. jenom hemží a uvolníte si tak místo pro předladění modulátoru videa.
Při slučování více, antén ve stejném pásmu, je třeba použít slučovače sestavené z pásmových propustí a odlaďovačů, aby nedošlo ke sloučení signálů, které chytá sousední anténa jako signál vedlejší (tedy zkreslený ,tedy rušivý).
VARIABILNOST NAŠICH KOMPONENTŮ
Naším záměrem je vyrábět tak široký sortiment výrobků, aby pokryl veškeré požadavky zákazníků a navíc na sebe neustále navazoval. Tzn. aby anténní rozvod byl kdykoli možný rozšířit o dalšího účastníka, o další tel. kanál, případně aby mohl být potlačen nový, rušivý vysilač.
Nikdy nemusíte nic vyhazovat a zaměňovat za jiné.Vždy jde něco dokoupit a vyřešit Váš problém.
Děkujeme za projevnou důvěru, přejeme hezké chvíle u televizních a rozhlasových přijímačů.
